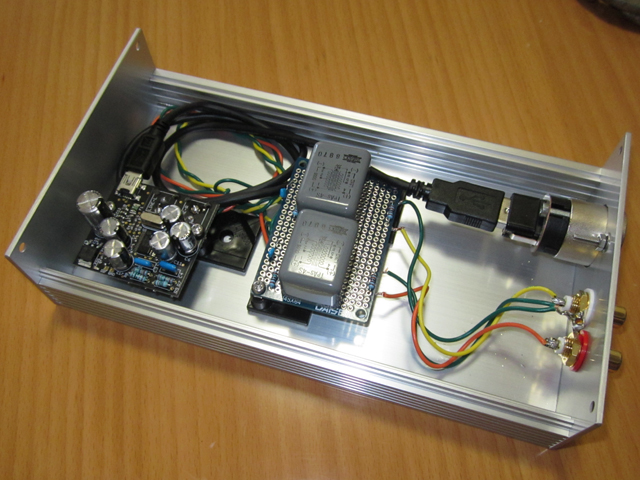

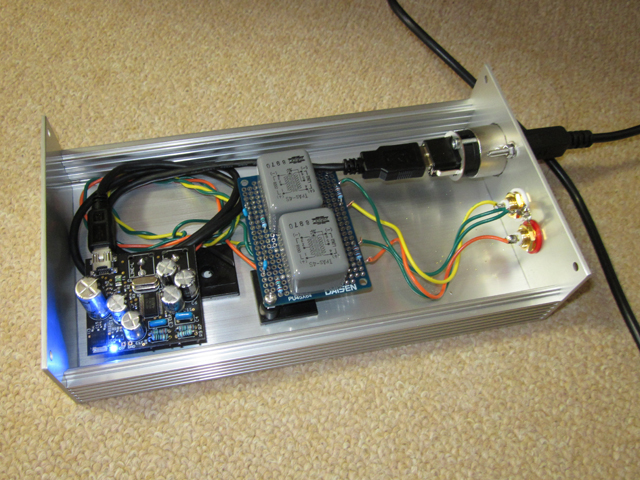

ネタ元さんと同じように
出力される音質アップのために、トランスを使ってます。
[600Ω:1.2KΩ]以上あれば可能です。またページにある
サンスイのST-52は、２個で1500円もあれば入手できます。
シールドの意味も込めて、円柱の磁石に入れて使いましょう。


高校の時、放送部に所属しながらバンドしてました。
だからトランスも、アンプも、エフェクタも馴染みがあります。
楽器用アンプには必ずトランスが張り付いてましたし、
エフェクターも中身を開ければわかるけど電子工作簡単です。





良いトランスを手に入れるには、今はオークションですね。
音楽用と昔からあるのは、タンゴ、田村、橋本、野口で
ハシモトは、サンスイにトランスを提供していました。
モノとしては、ハシモトトランスが一番ワイドレンジです。
Sansui ST-52は、他サイトで計測結果を見ましたが、
置き換えても問題無さそうです。ただしアースだけは必須。


準備するものは、近くに電子部品屋さんが無くても、
ほぼネットで揃えることが出来るものを選んでます。



秋月電子
http://akizukidenshi.com/
共立エレショップ
http://eleshop.jp/
せんごくネット
https://www.sengoku.co.jp/

TAMRA TPAS-4S x2
AKI.DAC-U2704 x1
UTSJ 16V 220μF x5
UTSJ 16V 1000μF x1
積セラ 50V 0.022uF x2
HEN110420S x1
金属皮膜抵抗 1/4W 150Ω x10
金属皮膜抵抗 1/4W 1.3KΩ x10
ペテット T-600 x6
NAUSB-W x1
RCAパネルジャック赤 x1
RCAパネルジャック白 x1

M3用5mm絶縁スペーサ x6
M3-15mmネジ(コーナン) x20
0.3SQ3色1m(コーナン) x1
Mini(A)USB=USBオス x1
ユニバーサル基盤 x1

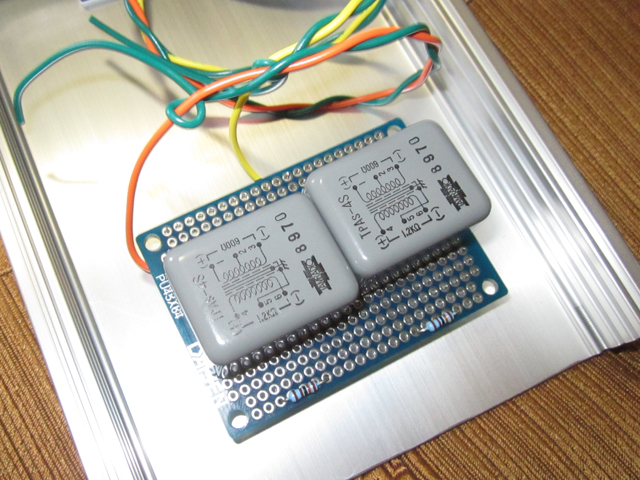

手元にあるのが、TPAS-4S[600Ω:1.2kΩ]だったので
金属皮膜抵抗1/4W-1.3KΩをダミーロードにしました。
ST-52[600Ω:2kΩ]の場合は、ダミーロードを2.2kΩに
THs-2[600Ω:10kΩ]のダミーロードはもう分かりますね。




ダミーロードは、送信電力がそのまま熱変換されるもの。
ギターの大音量アンプをそのまま出力できないから。
詳細は、Wikiに終端抵抗としてあります。

続きます。
