してる最中を撮影してみました。

というのも、新規のお客様でiPhone3GSの中に
絶対必要な写真があり、もう二度と手に入らない写真なので
どうしても取り出して欲しいという依頼を受け急遽作業中です。

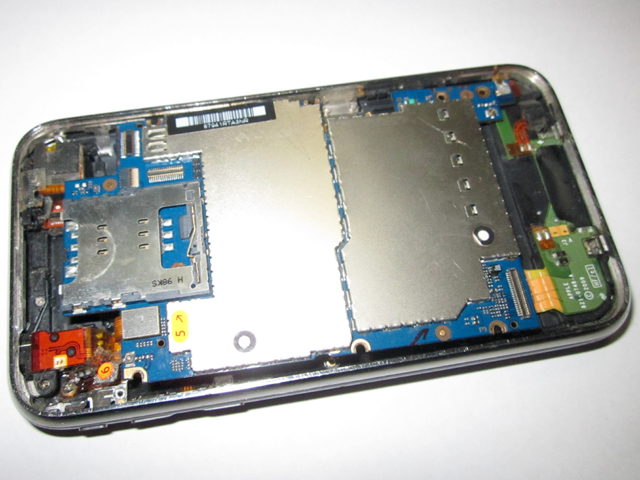

①液晶と本体を切り離した本体側の写真

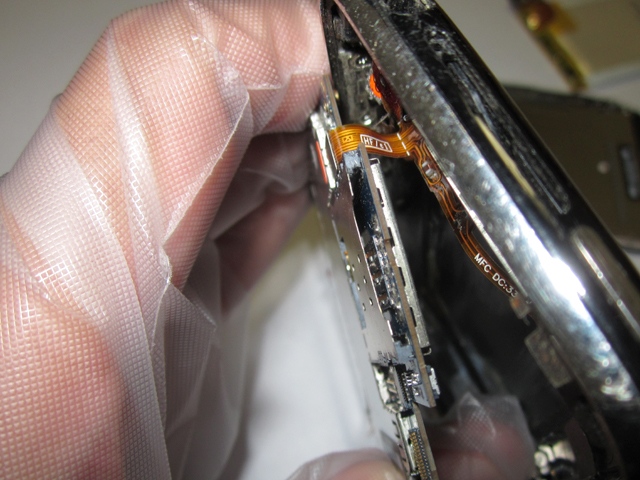

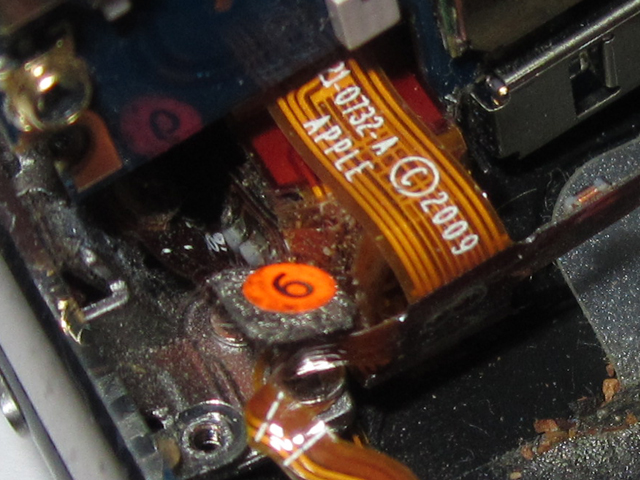

分解を進める過程で見えてきます・・・相当いろんな人の手に渡ったようで、
側面の「そこにマイナスドライバー突っ込んでも外れない」ところに
無数の捩じ切った傷があったり、液晶が少し浮いた状態で何かを突っ込んで
ガリガリやったのか、NANDチップの放熱板に無数の掻き傷があったり

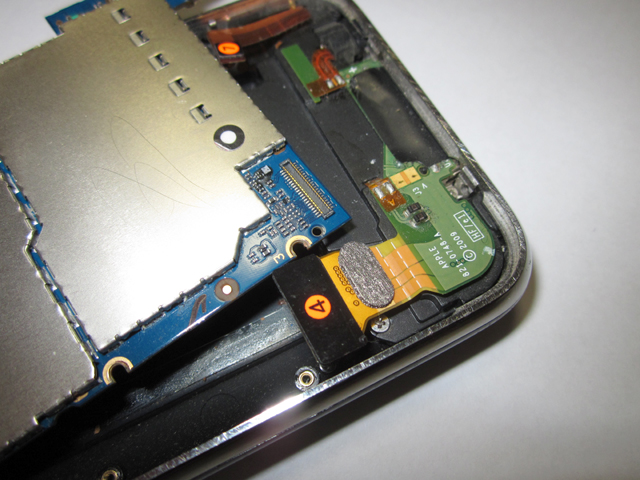

②アルミ板の下にNANDチップがあります。放熱板を兼ねてます。

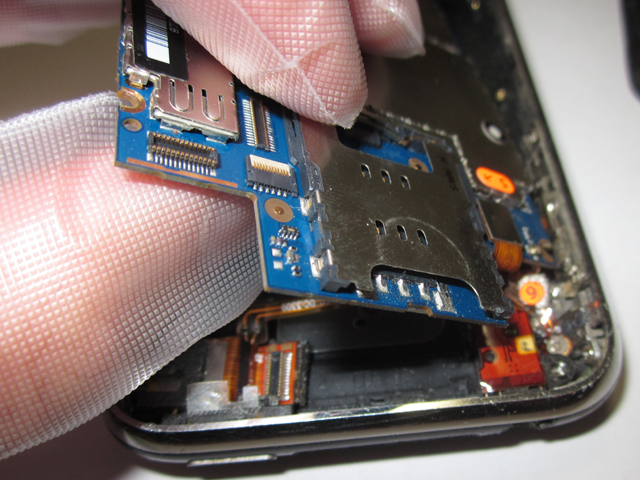

③基盤側の3G対応SIMソケット、入り口が掻き切れていて使い物になりません。

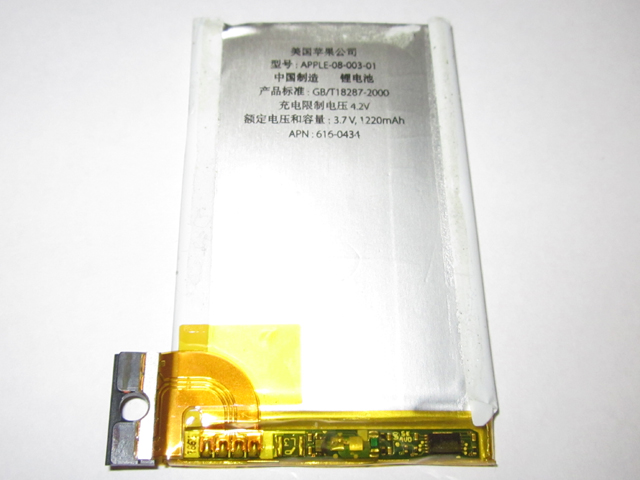

④復旧しないのは、リチウム電池と睨んだのかメリメリっとリチウム壊してますね。




内蔵されるタイプのリチウム電池は、けっこう軟くてグニャグニャです。
取り扱いには十分注意が必要です。またスマートフォンはコネクタが極小なので
コネクタの鍍金を剥がすと、もう半田はのりません。ほぼ接点復活は無理です。





しかし、技術屋なのか（子供の時計分解に見える）復旧屋なのかわかりませんが、
私の凄いの一言にお客様も横で笑っておられます。


というのも私たち技術屋に疑心暗鬼をもたれるのは当然のことで、
当然同じじゃないかとお思いにもなるはずです、持ってかえってと思いましたが、
事務所を貸していただけるので、お客様宅でこんな時間なのに作業してます。
工作機械メーカーに定年までおられた方で、変な人よりよっぽどと思うんですが(笑)


「業者の名前公開してもかまへんよ」と言われるんですが、同業者なので。。。
ご了承いただきました。電圧＋NAND＋出力ポートで大丈夫なら出ますが、
イマイチ自信が無いというのが正直なところです。





この状況は久しぶりで、intel i286やi386SXをメンテしてたのを思い出します。
i286やi386 SX DXの時代は国産メーカーの殆どが半田で固定してました。
しかし適当に半田を当てれば、CPUは熱に弱いので壊してしまいます。
どうするのか？
「固定されている半田を除去しながら鉄板やフィンを当て放熱」です。
だからi486でテコの原理でCPUが持ち上がった時は感動的でした(笑)



iPhoneの復旧を考えなくていい状態でのデータのみ復旧ですから、
ここまで分離してやれば、元工作機械メーカー行ったほうがNAND復旧も
早そうな気がします。多分ですがこの状況コンデンサーだと思うんですよ。
と書いたら、「俺もそう思った」と言っておられます。



充電する道具が多種多様で、しかも小容量化が進んでるので
ノイズや変圧に弱く、特にコンデンサーは液噴けば終わりですから。
気休めでもフェライトコアはつけといたほうがいいんでしょうね。
さて続きやります。おやすみなさい。
